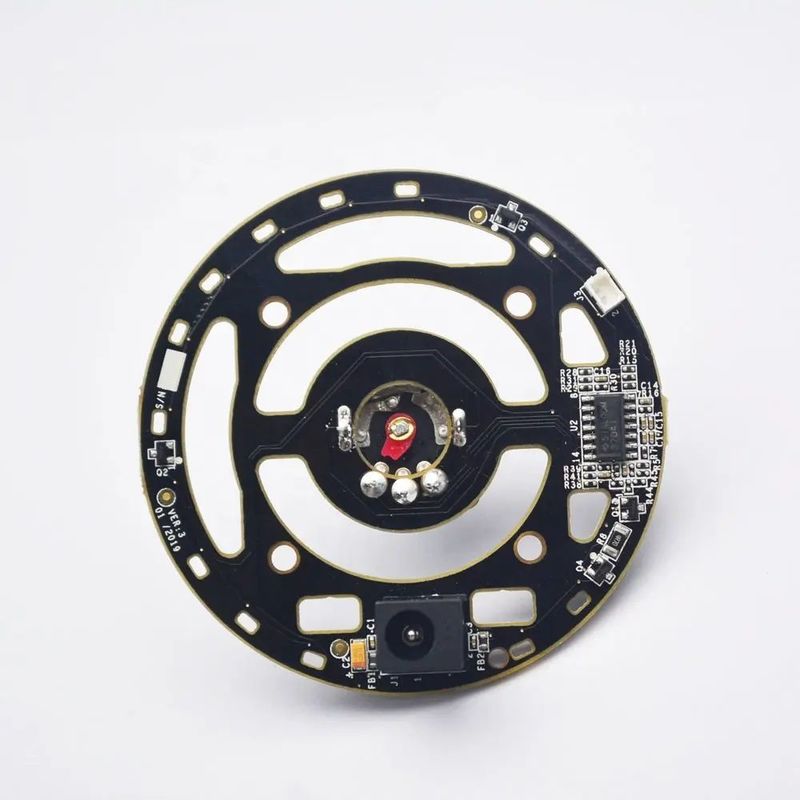

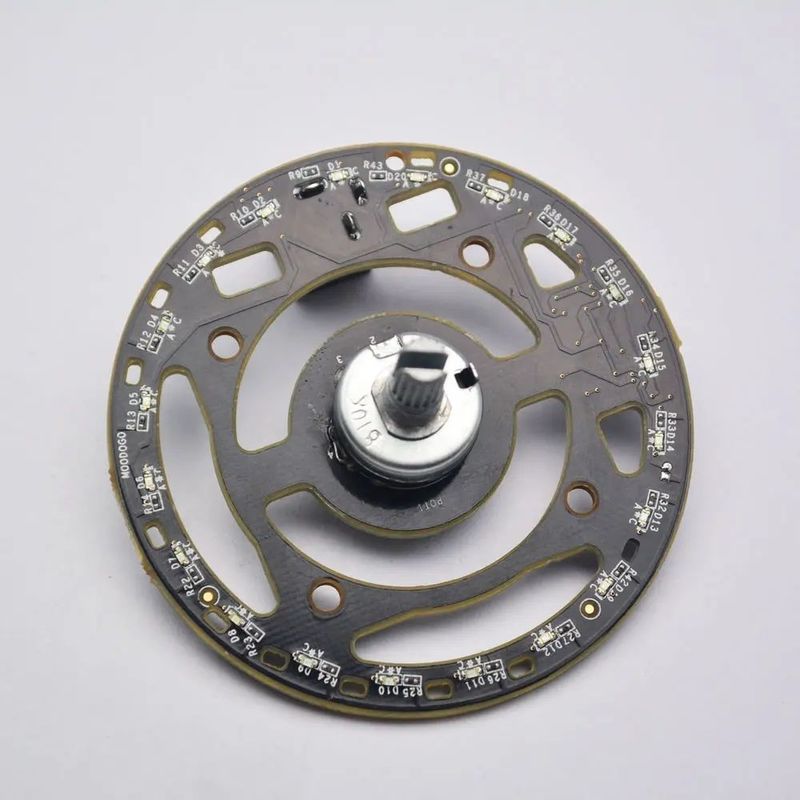

Layanan Desain Layout PCB Aroma Diffuser PCBA Printed Circuit Board Assembly

Rincian produk

Jenis PCB:

PCB kaku

Lapisan:

Multi-lapisan

Bahan dasar:

FR-4

Topeng solder:

Hitam

Layar sutra:

Putih

Pengolahan Permukaan:

HASL bebas timah

Menyoroti:

FR-4 pcba papan sirkuit cetak

Multi-layer pcba papan sirkuit cetak perakitan

HASL PCB pemasangan papan sirkuit cetak

Syarat Pembayaran & Pengiriman

Syarat-syarat pembayaran

T/T, Western Union

Produk terkait

Pembersih Udara Kualitas Tinggi Disesuaikan Elektronik PCBA Printed Circuit Board Assembly

Dapatkan Harga Terbaik

1.45mm 1/1/1/1OZ 4 Lapisan PCBA Printed Circuit Board

Dapatkan Harga Terbaik

Video

1.60mm 1/1/OZ 4 Lapisan PCBA Printed Circuit Board Dipenuhi Tinta Digunakan Dalam LED Light Bar

Dapatkan Harga Terbaik

PCBA Untuk Rumah Mesin Aromaterapi Dengan 6pcs LED Warm-Yellow High Light

Dapatkan Harga Terbaik

Hubungi Kami

86-0755-23501256

Hubungi Sekarang

Deskripsi Produk

PCB Desain & Layout Layanan Aroma Diffuser PCBA Printed Circuit Board Assembly

Deskripsi	Kemampuan
Layanan pengujian	Uji fungsi sinar-X AOI
Ketebalan papan	1.6mm
Sampel/OEM	Dukungan
Ketebalan tembaga	1 oz

Layanan desain dan tata letak PCB untuk aroma diffuser PCBA melibatkan pembuatan papan sirkuit cetak (PCB) yang disesuaikan yang memenuhi persyaratan khusus produk diffuser aroma.Berikut adalah deskripsi dari aspek-aspek utama desain PCB dan layanan tata letak untuk aroma diffuser PCBA:

Analisis Kebutuhan:Proses dimulai dengan analisis rinci persyaratan dan spesifikasi diffuser aroma.dan parameter kinerja perangkatTim desain PCB bekerja sama dengan klien untuk mengumpulkan semua informasi yang diperlukan mengenai komponen listrik, antarmuka, catu daya, sensor, antarmuka pengguna,dan aspek lain yang relevan.

Desain skematik:Berdasarkan persyaratan, tim desain PCB membuat diagram skema yang mewakili koneksi listrik dan hubungan antara berbagai komponen pada PCB.Ini melibatkan pemilihan komponen yang tepat, seperti mikrokontroler, sensor, IC manajemen daya, dan antarmuka, dan menentukan penempatan dan interkoneksi mereka.

Penempatan komponen:Langkah selanjutnya adalah penempatan komponen pada PCB. Tim desain PCB mempertimbangkan faktor-faktor seperti ukuran komponen, manajemen termal, integritas sinyal, dan kemudahan perakitan.Penempatan komponen yang optimal memastikan aliran sinyal yang efisien, meminimalkan gangguan, dan memfasilitasi disipasi panas yang efektif.

PCB Routing:Setelah komponen ditempatkan, tim desain PCB mengarahkan jejak listrik untuk membangun koneksi yang diperlukan antara komponen.Routing melibatkan menentukan jalur optimal untuk jejak, dengan mempertimbangkan faktor-faktor seperti integritas sinyal, kekebalan kebisingan, dan kontrol impedansi.
